礦用干式變壓器分類及防爆型礦用干式變壓器特點

　　一、礦用干式變壓器分類

　　干式變壓器的種類很多，應用范圍也很廣泛。我們今天主要講的礦用干式變壓器有礦用一般型干式變壓器KSG和礦用隔爆型干式變壓器KBSG、礦用隔爆型移動變電站KBSGZY.

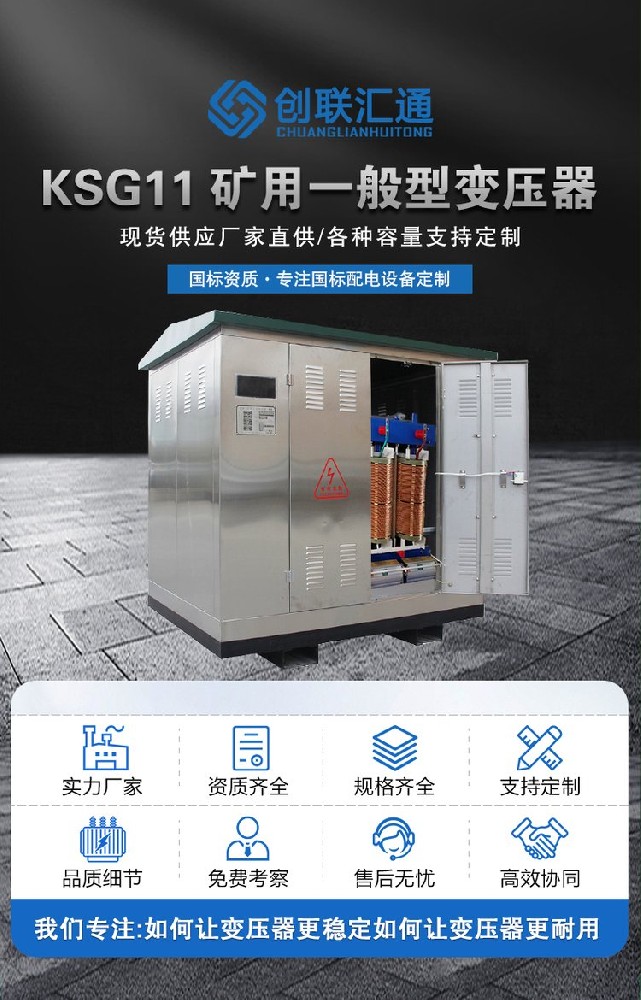

　　1.礦用一般型干式變壓器KSG，用于煤礦井下中央變電所、井底車場、總進風道和主要進風道，雖有瓦斯但無爆炸危險的金屬與非金屬礦山，為礦山和礦井下給各種設備供電，也用于公路鐵路隧道的供電。這里所說的礦山和礦井包括：鐵礦、銅礦、金礦、鋁礦、礬礦等各種金屬礦和非金屬礦場所。也適用于隧道比較潮濕的環境中,作為礦用照明或電力拖動的電源變壓器。容量為50-2000KVA，輸入電壓為：10KV或6KV，輸出電壓為：1200V、693V、或者400V。在礦山使用，必須要具有礦用安全標志。

　　2、礦用隔爆型干式變壓器KBSG，不僅適用于煤礦井下有瓦斯、煤塵爆炸危險的環境，也適用于煤炭、冶金、化工、建材等行業的礦山、選煤廠、鋼鐵廠、電廠、港口等惡劣環境條件。工作原理即是通過電磁感應來改變電壓。變壓器有兩組線圈，一次側線圈和二次側線圈。正常情況二次側線圈在一次側線圈里邊。當一次側線圈通上交流電時，變壓器鐵芯產生交變磁場，二次側線圈就產生感應電動勢。變壓器的線圈的匝數比等于電壓比。變壓器的結構，由箱殼、鐵芯、線圈、絕緣體、夾件、兩側分別配置相應的電纜接線盒等主要部件組成。箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。制造此設備的廠家必須要有防爆合格證、礦用安全標志等資質。

　　3、礦用隔爆型移動變電站KBSGZY，主體就是KBSG礦用隔爆型干式變壓器。用于有甲烷混合氣體和煤塵并有爆炸危險的礦井中，作為煤礦井下綜合機械化采掘設備的配電裝置。它的結構是由主體為KBSG礦用隔爆型干式變壓器，和安裝在高壓側的PBG-6KV/10KV礦用隔爆型高壓真空開關、BCG1系列礦用隔爆型高壓電纜連接器、及安裝在低壓側的BBD-1140（660）V/3300V系列礦用隔爆型低壓保護箱共同組成低壓側故障分斷高壓側電源的理想型移動變電站系統。開關具有漏電、過載、短路、斷相、失壓、等保護功能。制造此設備的廠家必須要有防爆合格證、礦用安全標志等資質。

　　二、礦用干式變壓器結構組成

　　礦用防爆干式變壓器KBSG由箱殼、箱蓋、鐵心裝配、絕緣裝配、高壓引線、低壓引線及鐵路軌道用小車組成等組成。

　　變壓器箱殼一種為上開蓋箱殼隔爆結構，用于630KVA及以上容量產品；另一種為兩端開蓋的箱殼隔爆結構，用于630KVA及以下容量產品隔爆型結構、在箱蓋上設有四個小吊拌，用于箱蓋拆卸時的起吊，箱殼兩側為波紋鋼板，箱底采用厚鋼板，變壓器高、低壓側均設有接線法蘭、連接高低壓開關。箱殼上設有四個大吊拌，供變壓器整體起吊之用；箱殼兩端焊有接地螺栓及“〨”接地標志，供連接外接地線之用。

　　變壓器內部有高低壓連鎖線及溫度控制線分別與高、低壓開關連接；溫度控制采用PT100鉑電阻或溫度繼電器，當變壓器內溫度過高時，發出超溫信號。

　　變壓器鐵心裝配由鐵心、夾件、絕緣件等組成。鐵心采用30Q130或30Q120冷軋取向硅鋼片、多級步進式全斜三接縫疊片結構，以降低空載損耗和空載電流；鐵心片切口涂防銹液，鐵心柱及下鐵軛表面涂耐高溫防銹防潮漆。夾件采用槽鋼，上下拉緊采用拉螺桿結構，并采取措施防止鐵心和夾件產生相對位移，以免影響產品質量。鐵心絕緣件采用國產優質C級絕緣材料。

　　變壓器絕緣裝配包括主縱絕緣、高低壓線圈、線圈壓緊等結構。主縱絕緣采用C級絕緣材料；高低壓線圈采用緊繞工藝，提高了線圈的機械強度；高低壓線圈采用C級絕緣的Nomex紙包無氧銅導線，Nomex紙與空氣的介電常數非常接近，線圈周圍的電場均勻，局放小。線圈壓緊采用壓釘和瓷壓塊結構，并采取措施防止松動。高壓引線采用電纜引出，低壓引線采用電纜或銅母線引出，爬電距離及空氣間隙大于GB3836.3-2000中有關規定，在正常運行條件下不會產生火花、電弧和危險溫度，使用安全可靠。小車用螺栓固定于箱體底部，可拆卸，小車軌距900/600mm。

　　三、KBSG礦用隔爆型干式變壓器特點

　　1、KBSG礦用隔爆型干式變壓器空、負載損耗、電氣性能、機械性能、噪音水平符合國家 標準；

　　2、產品具有優良的隔爆性能及足夠的機械強度；

　　3、 變壓器按不吊芯結構設計防止產品在運輸過程中產生內部松動；

　　4、承受熱沖擊能力強、過負載能力大、抗短路能力強，低損耗、局部放電量小、絕緣性能好；

　　5、在額定頻率為50Hz,一次側電壓為6,/10kV,中性點不接地的三相電力系統中運行,為使用環境中的各種動力設備和各種用電裝置提供電源；

　　6、電源電壓的波形近似于正弦波，三相電源電壓近似對稱；

　　7、適用于有混合氣體和煤塵,且有爆炸危險的礦井,礦山,隧道等環境。適用于不足以腐蝕金屬和破壞絕緣的氣體及蒸汽環境中，頂板有防淋水；

　　8、難燃、防火性能高、不產生有害氣體、噪聲低、不污染環境；

9、使用、維護方便；
