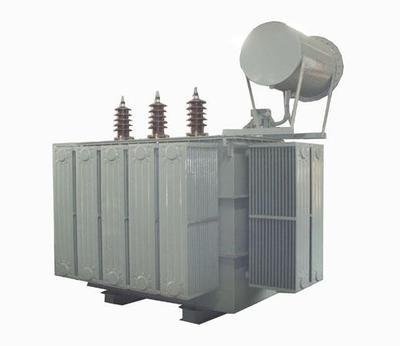

整流變壓器是專供整流系統的變壓器，是供給整流系統適當?shù)碾妷海菧p小因整流系統造成的波形畸變對電網的污染。整流變壓器廣泛用于各類行業之中，主要分為照明、機床電器、機械電子設備、醫療設備、整流裝置等。產品性能均能滿足用戶各種特殊要求，下面有小編整理了幾項修理維護的知識共大家參考

修理維護中常見問題

一．整流變壓器的冷卻介質有哪幾種？
要把熱量從變頻器中帶出來，可以借助的介質一般有三種：空氣、水、油。高壓變頻器的發熱部件主要是兩部分：一是整流變壓器，二是功率元件。變壓器在早期主要采用油冷卻方式，即把變壓器浸泡在油箱中，由于油比空氣的比熱大、絕緣強度高，這種散熱方式是大功率變壓器的主流散熱。但是，由于油品需要維護，引出線處的密封不好解決，隨著絕緣材料的進步，在中小功率等級，干式變壓器已經占主導地位。干式變壓器借助于空氣進行冷卻。變壓器還可以采用水冷的方式，即將變壓器的線圈做成中空的，內部通純凈水，利用純凈水帶走熱量。

二．變壓器設計的基本問題是什么？
變壓器設計的基本問題是磁通和電流密度。變壓器的電流與容量成正比，電流密度的大小（即導線的粗細）按照導體的發熱量來考慮。對于磁通，電磁學的基本關系式為u=4.44fwΦ，其中u為電壓；f為頻率，在這里為50Hz，定值；w為線圈的匝數；Φ是磁通量。由于硅鋼片的磁通密度B受到材料的限制，一般僅能設計到1.4-1.8特斯拉，而Φ=BS,所以，要增大Φ，一般只能增大鐵芯的截面積。變壓器的鐵芯一般為三相柱式，鐵芯的截面積按照上述公式可以確定，鐵芯窗口的大小則要考慮把線圈放進去為原則。容量越大的變壓器，導線越粗，鐵芯的窗口就需要越大。
在變壓器的設計中，銅和鐵的用量可以均衡考慮。因為一旦變壓器的容量確定了，電流就確定了，導線的粗細也就確定了，增大匝數W，磁通Φ就可以小一些，鐵芯的截面積就可以小一些，但是要把這些匝數繞進去，鐵芯的窗口要大一些；相反，減小匝數W，磁通Φ就要大一些，鐵芯的截面積要大一些，但是鐵芯的窗口可以小一些。

三．變壓器的容量和什么有關？
由上述第二個問題的分析可以看出，鐵芯的選擇與電壓有關，而導線的選擇與電流有關，即導線的粗細直接與發熱量有關。也就是說，變壓器的容量只與發熱量有關。對于一個設計好的變壓器，如果在散熱不好環境中工作，假如為1000KVA，如果增強散熱能力，則有可能工作在1250KVA。另外，變壓器的標稱容量還與允許的溫升有關，例如，如果一臺1000KVA的變壓器，允許溫升為100K，如果在特殊的情況下，可以允許其工作到120K，則其容量就不止1000KVA。由此也可以看出，如果改善變壓器的散熱條件，則可以增大其標稱容量，反過來說，對于相同容量的變頻器，可以減小變壓器柜的體積。


四．為什么電流源型變頻器需要較大的變壓器容量？
變壓器的設計一般只看額定容量，而不看額定功率，因為其電流只與額定容量有關。對于電壓源型變頻器，由于其輸入功率因數接近于1，所以額定容量與額定功率幾乎相等。電流源型變頻器則不然，其輸入側變壓器功率因數最多等于負載異步電機的功率因數，所以對于相同的負載電機，其額定容量要比電壓源型變頻器的變壓器大一些。

五．什么是干式變壓器的絕緣等級？
干式變壓器的絕緣等級，并不是絕緣強度的概念，而是允許的溫升的標準。比如，B級絕緣允許工作到130℃，H級絕緣允許工作到180℃，所以，H級絕緣允許導線選得細一些。

六．什么叫“H級絕緣，用B級考核溫升”？
就是說，變壓器采用H級絕緣材料，但是各個點的工作溫度不允許超過B級絕緣所允許的工作溫度。這實際上是對絕緣材料的一種浪費，但是，變壓器的過載能力會很強.
